Bloki rozdzielcze DB przeznaczone są do wykonywania połączeń elektrotechnicznych w rozdzielnicach niskiego napięcia. Wyposażone są w gwintowane elementy zaciskowe, umożliwiające pewne i trwałe łączenie przewodów o różnych przekrojach.

Produkt przystosowany jest do podłączania przewodów nieobrobionych (drut, linka) oraz przewodów giętkich zakończonych tulejkami kablowymi. Bloki dostępne są w trzech standardowych wariantach kolorystycznych: szary – do rozdziału i dystrybucji przewodów fazowych (L1, L2, L3), niebieski – do przewodów neutralnych (N), żółto-zielony – do przewodów ochronnych (PE).

Wyroby występują w szerokim zakresie ustandaryzowanych rozmiarów oraz konfiguracji, obejmujących różną liczbę torów prądowych oraz zacisków wejściowych i wyjściowych, co umożliwia ich elastyczne dopasowanie do wymagań instalacji.

Bloki rozdzielcze przystosowane są do montażu:

• na standardowej szynie montażowej TH35 zgodnie z EN 60715,
• bezpośrednio do podłoża przy użyciu śrub lub wkrętów (powierzchnie metalowe, drewniane oraz murowane).

Produkt umożliwia realizację połączeń elektrycznych w konfiguracjach:

• miedź – miedź (Cu–Cu),
• miedź – aluminium (Cu–Al),
• aluminium – aluminium (Al–Al).

Bloki spełniają wymagania odpowiednich norm dotyczących aparatury niskonapięciowej i zacisków przewodów, w szczególności: EN 60947-7-1, EN 60947-7-2, EN 60715.

Zgodność regulacyjna:
Produkt spełnia wymagania następujących dyrektyw i rozporządzeń UE: Dyrektywa niskonapięciowa (LVD) 2014/35/UE, Dyrektywa RoHS 2002/95/WE oraz RoHS II 2011/65/UE wraz z delegowaną dyrektywą 2015/863, Rozporządzenie REACH (WE) nr 1907/2006.

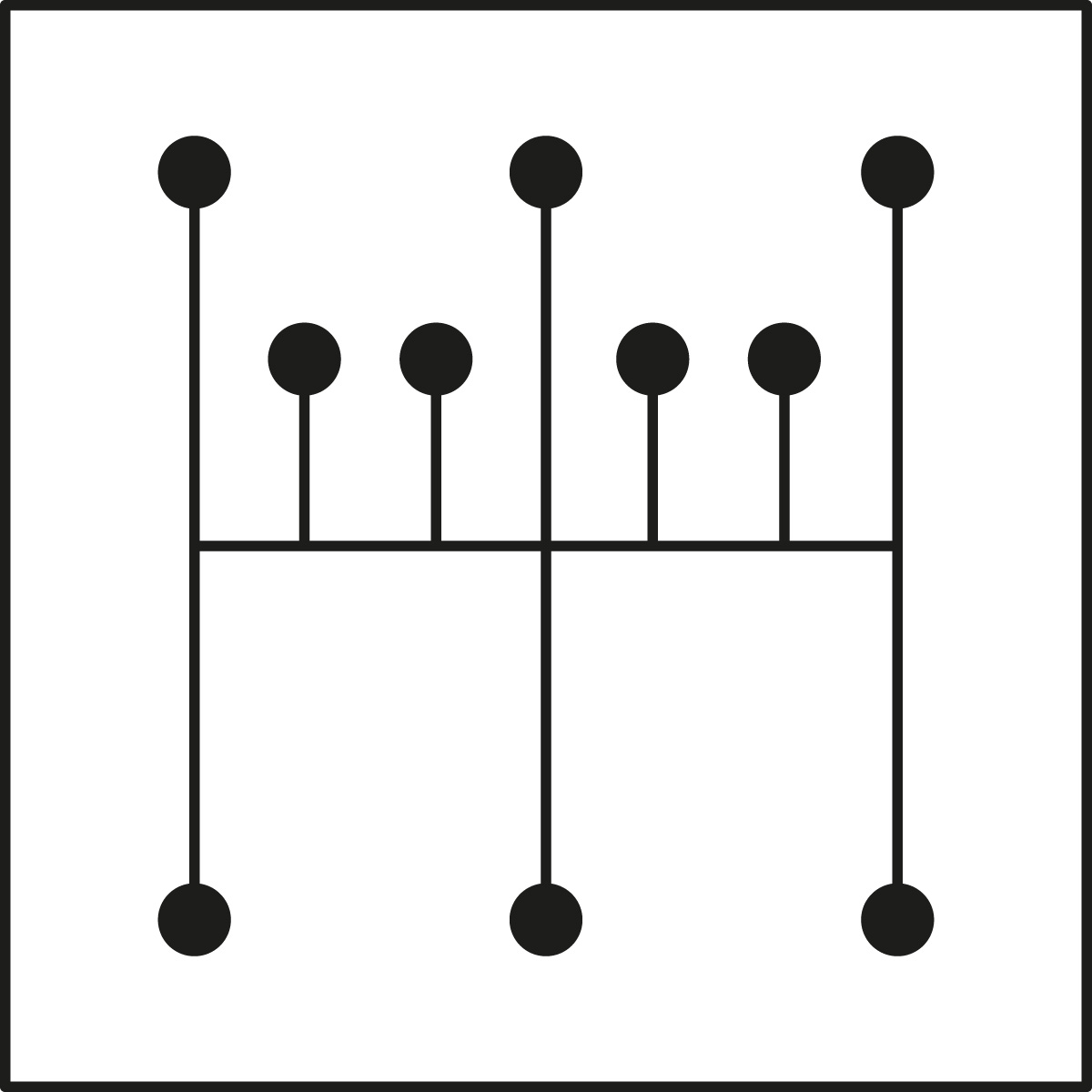

Schemat połączeń

Rysunek Techniczny - Blok Rozdzielczy DB24-ZZ, 450A
